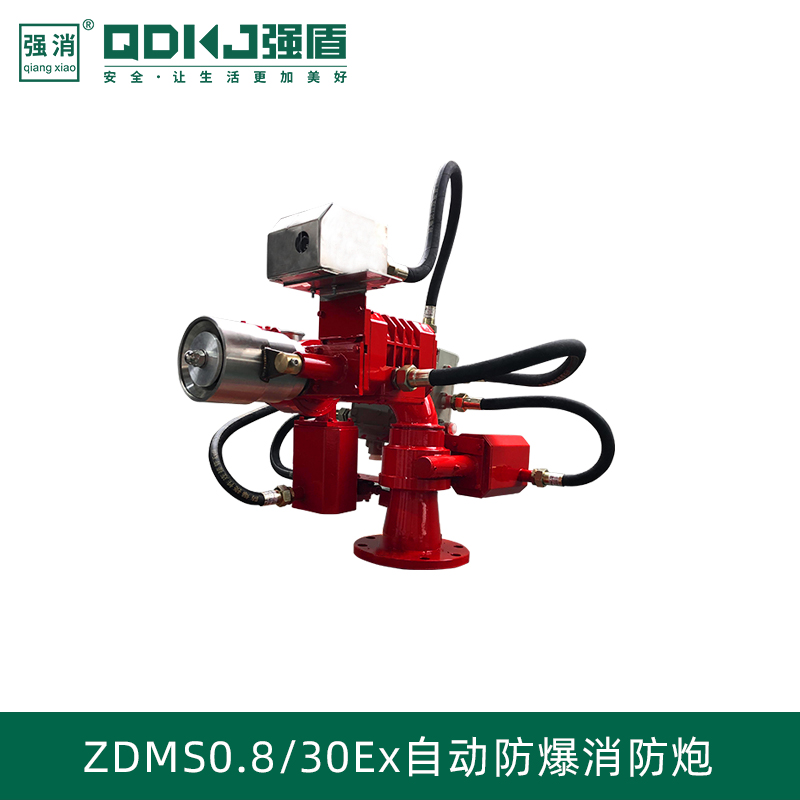

图像型自动跟踪定位射流灭火装置将图像安全监控和火灾探测系统、图像定位系统有效的结合，并采用国际标准工业控制局域网总线制，能全天候的自动监控被保护区域，一旦发生火灾，水炮立即启动，迅速对火源进行水平方向和垂直方向的智能扫描，确定火源的水平和垂直坐标，中央控制器发生指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行喷水灭火，火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，水炮将重复上述过程，将全部火源被扑灭后重新回到监控状态。
防爆图像型自动跟踪定位射流灭火装置适用于以下三种情况：
（1）现场人员发现着火点，在控制室通过消防炮集中控制盘操作自动消防炮对准着火点，通过控制盘面板按钮直接启动消防水泵及电动阀门喷水灭火。
（2）现场人员发现着火点，通过消防炮现场控制盘操作自动消防炮对准着火点，直接启动消防水泵及电动阀门喷水灭火。
（3）现场人员发现着火点，按下消火栓按钮或手动报警按钮，控制室接到报警信号后，由值班人员操作自动消防炮对准着火点，启动消防水泵及电动阀门喷水灭火。
相关知识：防爆图像型自动跟踪定位射流灭火装置的系统配置
采用先进、成熟、实用的技术，进行系统的深化、优化配置。防爆自动消防炮灭火系统配置，包括：炮体、系统控制主机必须为统一厂家生产的产品以确保系统的连贯性。系统应具备较高的先进性、安全性、可靠性、可维护性和容错能力。系统由探测部分，炮体喷水灭火部分，实时监控三部分组成，其中探测部分是该系统的核心部分。探测系统由火灾探测器和火灾定位器两部分组成。探测器功能为发现火情，定位器功能使炮口对准火源。例如，在封闭煤厂中粉尘大，非防爆消防炮防护等级太低，短时间内即可造成消防炮系统多部位电路板因粉尘堆积，导致短路，造成设备损坏，故应采用防爆型自动消防炮。为保证消防水炮系统中探测部分在粉尘大的环境中正常运行，探测部分中的定位器应采用图像型定位器。这样才能保证防爆型消防水炮在封闭煤场中正常使用。
