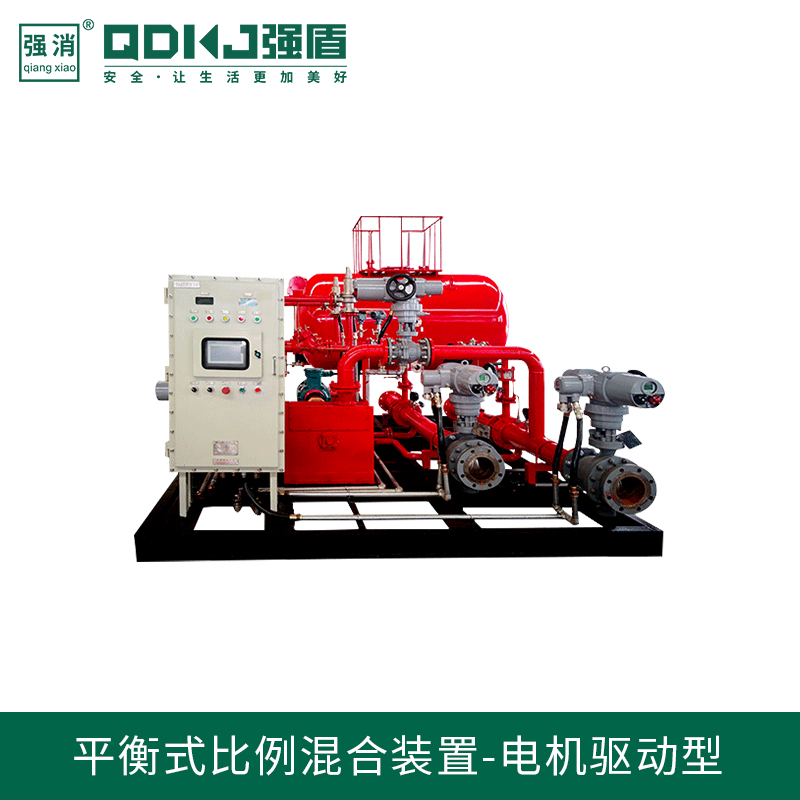

平衡压力式泡沫比例混合装置由泡沫泵，压力控制压阀，平衡压力比例混合器，相关控制阀门，压力表及连接沫发生 管道组成。以上设备安装在一个钢制基座上，成撬块形式布置。
火情发生时，压力水在流经压力比例混合器时，其中一部分压力水带动水轮机，启动泡沫液泵，将储存在常压容器内的泡沫液注入装置管路，经压力平衡阀的自动平衡调节作用，适量的泡沫业与压力水按比例自动混合成泡沫混合液；泡沫混合液被输送至泡沫产生器、泡沫枪、泡沫炮或其它泡沫设备，产生空气泡沫扑救甲、乙、丙类液体火灾。
平衡压力式泡沫比例混合装置通过维持泡沫浓缩液和水进入比例混合器处的压力平衡， 从而使泡沫泡沫浓缩液和水按规定的比例混合。
泡沫泵从常压泡沫液储罐吸入泡沫液并加压输送到泡沫浓缩掖干管上接出平衡压力比例混合器来实现泡沫和水的混合，在泡沫浓缩液干管上接出回流管返回至常压泡沫液储罐。位于泡沫液浓缩回流管上的平衡控制阀调整供液管内的压力，使泡沫液的压力和水压保持平衡，双针压力表时刻显示泡沫浓缩液和水的压力。
