压力式泡沫比例混合装置主要由罐体、进水管路、比例混合器、压力表、出液管、胶囊、安全阀、排污阀、排水阀组成。
一、装置的组成

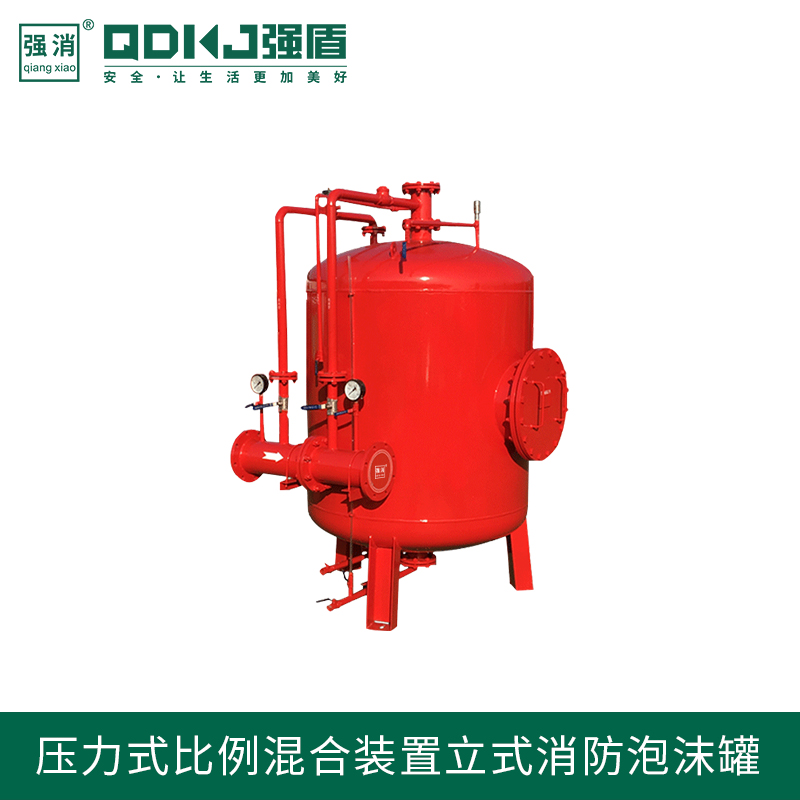

压力式泡沫比例混合装置：在各个管路都安装着阀门、压力表在进水管线上，罐体内装有胶囊，有独立的罐腔和独立的内腔，来储存泡沫灭火剂是使用内腔，并通过使用压力式比例混合器进行作用，将泡沫灭火剂存储在消防供水置换装置内，在使用的时候跟供水按合适的比例进行混合，混合之后就能够形成泡沫混合液，这种装置按结构分为：立式混合装置和卧式混合装置。
二、具体工作原理
压力式泡沫比例混合装置主要由PHY型压力式比例混合器和带胶囊的泡沫液压力储罐组成，当管网里面的水流经比例混合器时，压差在孔板前后形成。3%或6%压高处的一部分水进入罐内，水是通过泡沫罐进水管进入到罐内，经过挤压胶囊，就会将胶囊里面的泡沫液通过泡沫罐挤压到低压处，跟水混合之后就可以形成泡沫混合液，形成之后的泡沫混合液输出到设备里面，跟空气进行混合之后，就能够产生泡沫灭火效果。
三、产品具有的特点
压力式泡沫比例混合装置相当稳定、使用可靠，可以提供高质量的泡沫混合液，快速实现灭火的目的。这种装置的压力降损特别小，能够喷射出很大量的泡沫灭火剂，具有很强的穿透能力。有了这种灭火的装置，就可以迅速的扑灭火灾。
使用压力式泡沫比例混合装置具有的优势就是可以节约泡沫液，还可以降低灭火需要的成本。这是因为这种装置使用的泡沫罐的胶囊能够将泡沫液跟水隔开，要是在灭火的时候一次使用不完泡沫液，下次能够继续使用泡沫液灭火，而且这种灭火装置的混合精度特别的稳定，使用安全可靠。这种装置的适用范围特别的广，无论使用的是高倍数泡沫灭火剂、中倍数泡沫灭火剂、低倍数泡沫灭火剂都能够使用这种装置。
