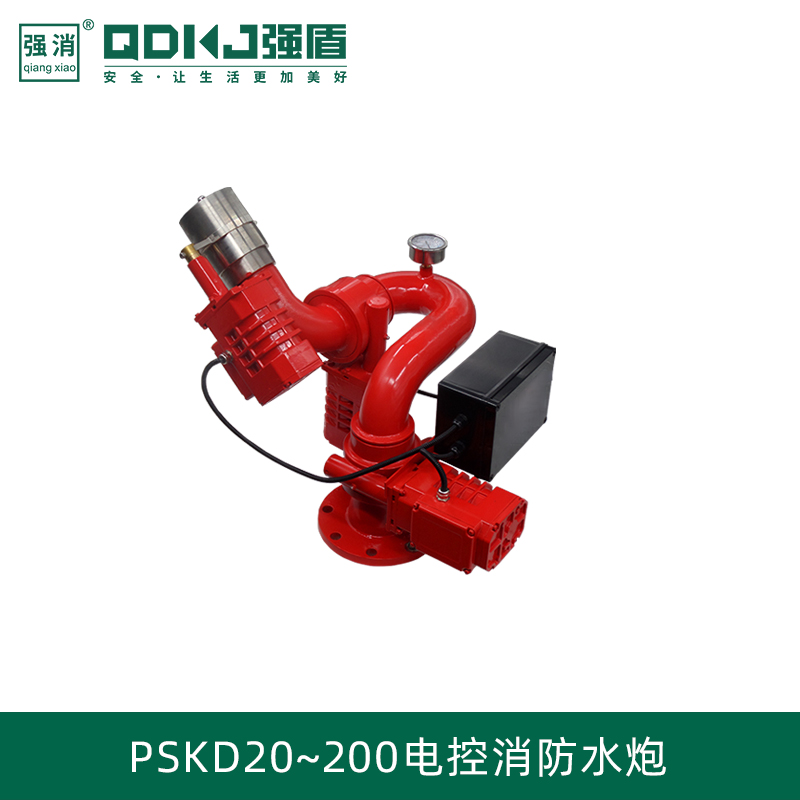

电控消防水炮现场如何安装布线
电控消防水炮分为为电动有线和无线遥控两种直流驱动控制方式，实现操作人员能够在远距离直接控制消防炮射水角度，能很好的保护灭火人员的人身安全。当喷射水柱时，可扑灭固体火灾；当喷射开花水雾时，可用于火场降温冷却、消防抢险。本产品为适用于配备重型消防车、消防舰艇、工矿企业、仓库、油田、贮罐的固定式消防灭火设备。
安装布线过程：
靠墙安装距离 ≧70cm（水炮）/≧120cm（泡沫炮）
距吊顶位置 ≧120cm（水炮）/≧170cm（泡沫炮）
吊顶内嵌入安装 不允许内嵌安装
线缆选型 电源线：阻燃耐火线2.5平方
通讯线:阻燃耐火屏蔽双绞线2.5平方
视频线≤200米：SYV-75-5
200米≤视频线≤500米： SYV-75-7
视频线≥500米：光端机光纤传输
控制线：阻燃耐火线2.5平方
（具体布线请参照布线图）
布线要求
控制系统为电路板
布线方式 控制箱与控制箱用串联，尽量减少接头，不得破皮下拉。
通讯线布线距离 RS485通讯线≤800m:使用耐火屏蔽双绞线2.5平方RS485通讯线≥800m:建议使用光纤传输（布光纤时需购买1对CAN转光纤的转换器，也称光端机（分为RS485光端机、CAN 光端机、视频光端机、开关量光端机；每对包含接收器一个，发射器一个），光纤应选用多芯单模铠装光纤，光纤对接时必须选用熔纤对接。）
通讯线布线注意事项 不得将强电接入RS485通讯端口，通讯线屏蔽层必须接地，通讯线应单独穿管，与强电单独分开走线
控制系统为继电器
布线方式 控制箱分别接入主机，控制箱与控制箱中的控制线不可串联
控制线布线注意事项 尽量减少接头，接线按接线图，不可接错以及接混
