电控消防水炮是怎么接线的-强盾科技消防

2021-10-23 10:40

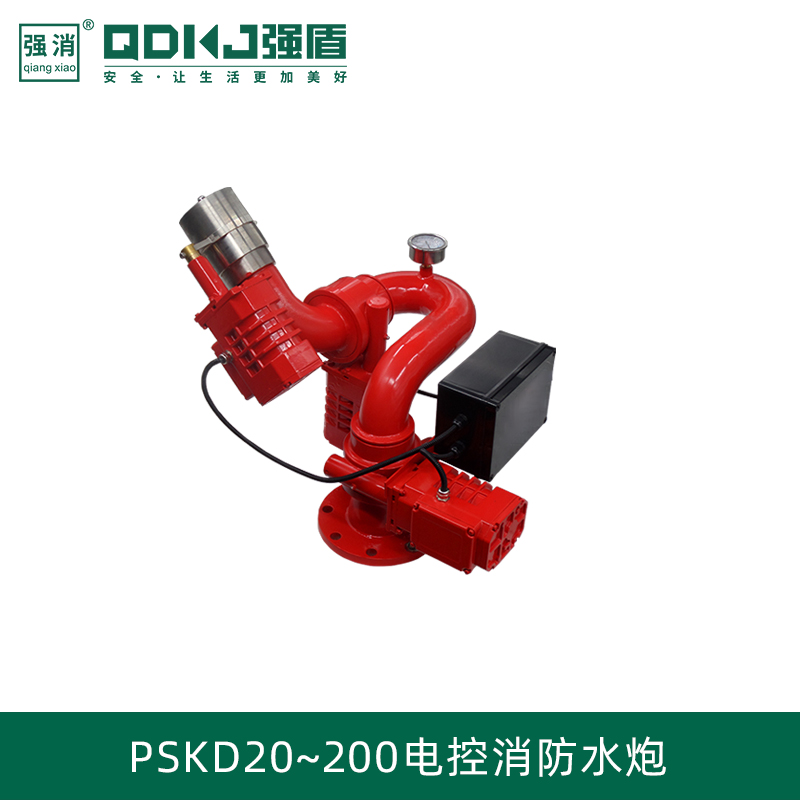

如果没有看到过或者不了解电控消防水炮安装图的话,很多客户可能觉得电控类型的水炮灭火系统与智能型的水炮接线是一样的,都是水炮与现场控制箱和主机分别连接一下,电磁阀装置与控制箱链接一下就可以了,实际上电控消防水炮的接线方式与智能水炮是有区别的,具体电控消防水炮是怎么接线的呢?
首先根据上图大家可以看得出来,电控消防水炮的图少了主机与水炮的连线部分,那么是不是安装电控类型的水炮就不需要安装主机了呢?答案是否。虽然说没有主机和电控水炮之间的连线,但是主机与现场控制箱连线,现场控制箱与电控炮连线,仍然是可以实现在消防控制室来远程控制水炮喷水灭火。

只不过与智能型水炮灭火系统接线图不一样的地方是:主机与水炮之间不需要视频线,为什么会少了视频线呢?实际上电控水炮是没有摄像头部分的,它的主要控制方式是现场控制箱控制或者远程电控遥控器来控制,因为与自动寻的消防水炮的工作原理稍有不同,所以用途和流量及价格等都有所不同。

那么电控消防水炮的接线主要有的是现场电源线,链接主机、控制箱和水炮三部分;现场通讯线链接控制箱和水炮两个部分,电磁阀线将电磁阀装置和现场控制箱链接起来,而远传通讯线则是链接了主机和现场控制箱,这样整个电控炮的接线安装就算完成了,当然如果大家仍然存在不理解的地方。
