自动消防水炮接线过程安装说明
接线过程：
1. 智能消防水炮及电磁阀接线
智能消防水炮自带线缆长约1.5米（其中3芯线缆为电源线，红色火线，黑色零线，黄色地线；双绞线为控制线，红色为正极，黑色为负极），与增设线缆对接时，各线头须焊接后分别绝缘包裹，并做好颜色记录。(本公司配备220V转12V直插式摄像头电源适配器,可与水炮电源线并联)
注意：由于水炮需360度旋转，电缆线必须预留足够长度，否则会损坏设备！
2. 现场区域控制箱接线
智能消防水炮、电磁阀线缆分别接在图中对应位置；右侧开阀反馈接信号模块(输入模块）9、10号端子，信号总线接模块2、4号端子；远程控制线接左下角中控485位置，与远程手动控制盘自带线对接；本系统区域控制箱最多同时控制4台水炮，在控制多台时，应注意电磁阀序号与水炮炮号对应。
3. 末端试水装置接线
探测器与电磁阀分别接在智能解码器对应位置；开泵信号接输入模具9、10号端子，信号总线接模块2、4号端子。
安装说明：
1、安装指导及施工时以技术部门出具的设计图纸为准。
2、电磁阀及电动蝶阀安装前应先进行管道的冲洗和试压，电磁阀处于常闭状态，信号蝶阀处于常开状态。

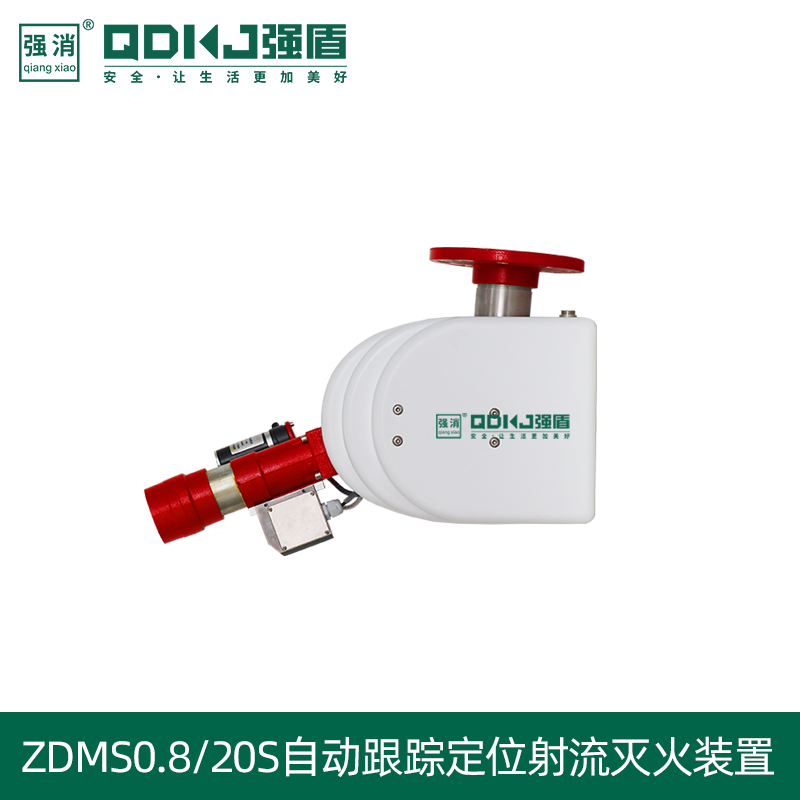

3、自动跟踪定位射流灭火装置（以下称：消防水炮）属于精密仪器，安装时应轻拿轻放，安装时禁止拎托炮头，严禁旋转炮体。
4、消防水炮必须法兰连接，法兰在已拧紧，不允许现场施工拧动法兰，现场管道焊接法兰必须和地面平行。
5、消防水炮安装位置应尽量避开其他强红外光辐射区域、避开遮挡物，保证设备安装牢固。
