消防水炮自动和电动的安装接线图
电动消防水炮安装说明：
自动消防水炮安装要求：
1. 智能消防水炮及电磁阀接线
智能消防水炮自带线缆长约1.5米（其中3芯线缆为电源线，红色火线，黑色零线，黄色地线；双绞线为控制线，红色为正极，黑色为负极），与增设线缆对接时，各线头须焊接后分别绝缘包裹，并做好颜色记录。(本公司配备220V转12V直插式摄像头电源适配器,可与水炮电源线并联)
注意：由于水炮需360度旋转，电缆线必须预留足够长度，否则会损坏设备！

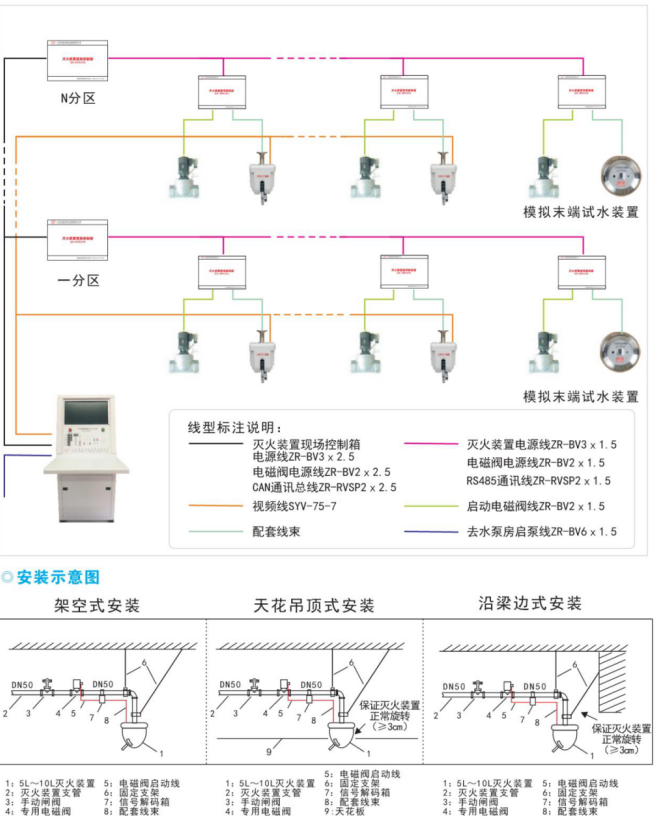

2. 现场区域控制箱接线
智能消防水炮、电磁阀线缆分别接在图中对应位置；右侧开阀反馈接信号模块(输入模块）9、10号端子，信号总线接模块2、4号端子；远程控制线接左下角中控485位置，与远程手动控制盘自带线对接；本系统区域控制箱最多同时控制4台水炮，在控制多台时，应注意电磁阀序号与水炮炮号对应。
3. 末端试水装置接线
探测器与电磁阀分别接在智能解码器对应位置；开泵信号接输入模具9、10号端子，信号总线接模块2、4号端子。

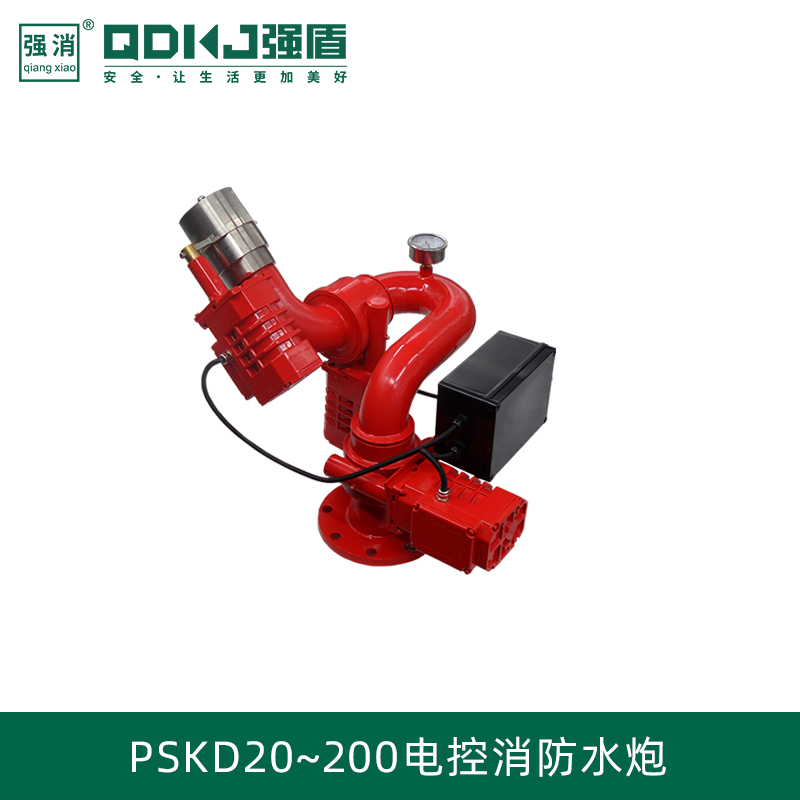

电动消防水炮安装说明：
1、消防炮安装前应对系统管网试压，冲洗合格后进行；
2、安装消防炮的下法兰，法兰端面用水平仪调成水平；
3、通过4个配套螺栓固定炮体，法兰连接用橡胶圈密封；
4、接通电源，调整线束长度，保证灭火装置在转动范围内不受限制并略有余量；
5、每台消防炮安装完成、接线正确无误后，即可利用现场手动控制箱进行通电测试，通过现场手动控制箱能够远程控制后方可拆除脚手架。
